Як дізнатися яка каретка на велосипеді

Щоб точно визначити тип каретки, достатньо зняти шатуни, виміряти ширину кареткового стакана штангенциркулем і перевірити внутрішній діаметр разом із наявністю різьби. Найпоширеніші сьогодні варіанти — BSA з шириною 68 або 73 мм, BB86/BB92, BB30 і PF30, і саме ці параметри дозволяють одразу відсіяти несумісні комплектуючі.

Практичний шлях завжди починається з огляду рами: різьбова каретка має видимі витки, press-fit — гладку внутрішню поверхню, а інтегровані системи часто ховають підшипники безпосередньо в стакані. Після вимірювань залишається лише звірити дані з таблицею стандартів і підібрати відповідну вісь або чашки.

Цей підхід працює і для старих квадратних осей, і для сучасних 30-міліметрових spindle, тож навіть початківець може уникнути помилкової покупки, яка коштує зайвих годин у майстерні.

Каретка — це той тихий герой, без якого педалі просто крутитимуться в холосту. Вона сидить глибоко внизу рами, приймає на себе всю силу ваших ніг і передає її далі на ланцюг. Коли підшипники починають поскрипувати чи з’являється люфт, велосипед раптом перестає бути продовженням тіла і перетворюється на джерело роздратування. Саме тому знання точного типу каретки рятує і нерви, і гаманець.

За моїм досвідом роботи з десятками рам різних років, більшість проблем виникає саме через неправильне визначення стандарту. Людина бачить «щось чорне з чашками» і купує першу-ліпшу каретку з написом BSA. А потім виявляється, що стакан на 73 мм, а вісь розрахована на 68, або навпаки — press-fit замість різьби. Результат завжди один: зайві витрати і розчарування.

Що саме ховається під назвою «каретка»

Каретка — це підшипниковий вузол, який з’єднує шатуни з рамою. У класичному варіанті вона складається з осі, двох підшипників і чашок, що вкручуються або запресовуються в каретковий стакан. Сучасні конструкції можуть бути повністю інтегрованими: вісь уже запресована в правий шатун, а підшипники сидять у зовнішніх чашках або прямо в рамі.

Різниця між типами величезна. Різьбові каретки легко обслуговувати звичайним знімачем, press-fit вимагають спеціального преса, а системи на кшталт BB30 взагалі використовують стопорні кільця всередині стакана. Кожен стандарт має свою ширину оболонки, внутрішній діаметр і діаметр осі. Саме ці три цифри і стають вашим головним орієнтиром.

Найважливіше правило: ніколи не купуйте каретку «на око». Навіть якщо чашки виглядають однаково, різниця в 0,5 мм у діаметрі вже робить деталь несумісною.

Основні стандарти, з якими стикаються велосипедисти у 2026 році

Світ кареток розділився на дві великі родини — різьбові та press-fit. Різьбові досі панують на багатьох шосейниках і турінгових велосипедах, бо їх можна обслуговувати вдома. Press-fit прийшли з карбоновими рамами і обіцяли меншу вагу плюс більшу жорсткість, але принесли з собою проблеми зі скрипом.

Різьбові каретки

Найпоширеніший варіант — англійська різьба BSA (іноді називають ISO). Внутрішній діаметр близько 33,6–33,9 мм, крок 24 нитки на дюйм. Ширина стакана найчастіше 68 мм для шосе і 73 мм для гірських велосипедів. На ведучій стороні різьба ліва, щоб каретка не відкручувалася під навантаженням.

Італійська різьба зустрічається рідше. Діаметр трохи більший — 34,9 мм, ширина стакана 70 мм, і обидві сторони мають праву різьбу. Старі французькі та швейцарські рами мали метричну різьбу М35×1, але сьогодні такі каретки майже не зустрічаються в продажу.

Зовнішні підшипники (Hollowtech II, GXP, MegaExo) теж крутяться на BSA-різьбі, але чашки вже виступають за межі стакана. Це дає більший діаметр підшипників і кращу жорсткість.

Press-fit та інтегровані системи

BB30 — відкритий стандарт Cannondale. Внутрішній діаметр стакана 42 мм, ширина 68 або 73 мм, підшипники 6806 запресовуються прямо в раму і фіксуються стопорними кільцями. Вісь тут уже 30 мм.

PF30 схожий, але діаметр стакана більший — 46 мм. Підшипники сидять у пластикових або композитних чашках, які запресовуються в раму. Це дозволяє виробникам рам трохи послабити допуски.

BB86 і BB92 (також PF86/PF92) мають внутрішній діаметр 41 мм і ширину 86,5 мм для шосе або 91,5 мм для MTB. Підшипники розраховані на 24-міліметрову вісь Shimano, хоча існують і варіанти під 30 мм.

T47 — відносно новий різьбовий стандарт із діаметром М47×1. Він поєднує переваги великого діаметра 30-міліметрової осі з зручністю різьбового монтажу. Багато виробників рам у 2025–2026 роках саме на нього переходять.

Покрокова інструкція: як самостійно визначити тип каретки

Перший крок завжди однаковий — знімаємо шатуни. Для квадратної осі потрібен знімач, для Hollowtech II — звичайний шестигранник і спеціальний ключ для чашок. Після цього перед вами відкривається чистий каретковий стакан.

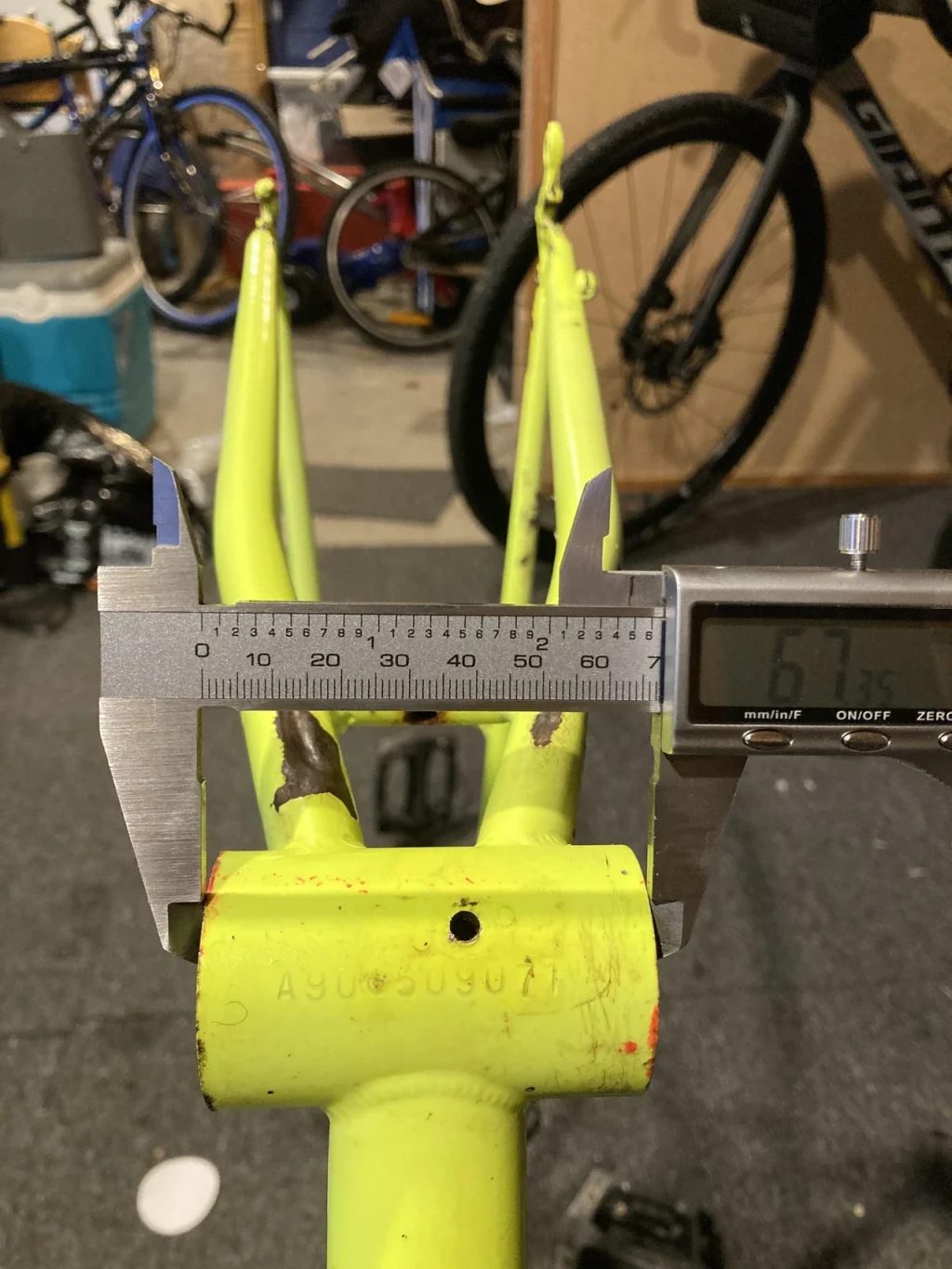

1. Виміряйте ширину стакана. Штангенциркуль ставите ззовні на обидва краї рами. 68 мм — майже завжди шосе або міський велосипед, 73 мм — гірський, 83 мм — даунхіл або деякі fat-bike, 86,5 мм — уже press-fit BB86.
2. Перевірте наявність різьби. Якщо всередині видно чіткі витки — це різьбова система. Якщо поверхня гладка або з пластиковою вставкою — press-fit.
3. Виміряйте внутрішній діаметр. Для BSA він буде близько 34 мм, для BB30 — 42 мм, для PF30 — 46 мм, для BB86 — 41 мм. Точність до 0,1 мм критична.
4. Подивіться на існуючі підшипники або чашки. Зовнішні чашки з написом «Shimano» майже завжди означають 24-міліметрову вісь. Якщо підшипники сидять глибоко всередині і фіксуються кільцями — ймовірно BB30.
5. Виміряйте діаметр і довжину осі (якщо вона залишилася). 22/24 мм — GXP, 24 мм — Hollowtech II, 30 мм — BB30/PF30/T47.

Після цих п’яти дій у вас уже є повний набір даних. Залишається лише звірити їх із таблицею.
